7-3. 事务日志

Ⅰ. 简介

事务的原子性、一致性和持久性由事务的redo日志和undo日志来保证。

Redo日志：REDO LOG 称为重做日志，提供再写入操作，恢复提交事务修改的页操作，用来保证事务的持久性。
Undo日志：UNDO LOG 称为回滚日志，回滚行记录到某个特定版本，用来保证事务的原子性、一致性。

redo log是存储引擎层(innodb)生成的日志，记录的是”物理级别"上的页修改操作，比如页号xx、偏移量y写入了'zzz'数据。主要为了保证数据的可靠性;

undo log是存储引擎层(innodb)生成的日志，记录的是逻辑操作日志，比如对某一行数据进行了INSERT语句操作，那么undo log就记录一条与之相反的DELETE操作。主要用于事务的回滚(undo log记录的是每个修改操作的逆操作)和一致性非锁定读(undo log回滚行记录到某种特定的版本--MVCC，即多版本并发控制)。

Ⅱ. Redo日志

InnoDB存储引擎是以页为单位来管理存储空间的。在真正访问页面之前，需要把在磁盘上的页缓存到内存中的Buffer Pool之后才可以访问。

所有的变更都必须先更新缓冲池中的数据，然后缓冲池中的脏页会以一定的频率被刷入磁盘（ checkPoint机制），通过缓冲池来优化CPU和磁盘之间的鸿沟，这样就可以保证整体的性能不会下降太快。

1. Redo日志的意义

一方面，缓冲池可以帮助我们消除CPU和磁盘之间的鸿沟，checkpoint机制可以保证数据的最终落盘，然而由于checkpoint 并不是每次变更的时候就触发的，而是master线程隔一段时间去处理的。所以最坏的情况就是事务提交后，刚写完缓冲池，数据库宕机了，那么这段数据就是丢失的，无法恢复。

另一方面，事务包含持久性的特性，就是说对于一个已经提交的事务，在事务提交后即使系统发生了崩溃，这个事务对数据库中所做的更改也不能丢失。

如何保证这个持久性

一个简单的做法：在事务提交完成之前把该事务所修改的所有页面都刷新到磁盘，但是这个简单粗暴的做法有些问题

修改量与刷新磁盘工作量严重不成比例：有时候我们仅仅修改了某个页面中的一个字节，但是我们知道在InnoDB中是以页为单位来进行磁盘1o的，也就是说我们在该事务提交时不得不将一个完整的页面从内存中刷新到磁盘，我们又知道一个页面默认是16KB大小，只修改一个字节就要刷新16KB的数据到磁盘上显然是太小题大做了。
随机Io刷新较慢：一个事务可能包含很多语句，即使是一条语句也可能修改许多页面，假如该事务修改的这些页面可能并不相邻，这就意味着在将某个事务修改的Buffer Pool中的页面刷新到磁盘时，需要进行很多的随机Io，随机Io比顺序IO要慢，尤其对于传统的机械硬盘来说。

另一个解决的思路︰我们只是想让已经提交了的事务对数据库中数据所做的修改永久生效，即使后来系统崩溃,在重启后也能把这种修改恢复出来。所以我们其实没有必要在每次事务提交时就把该事务在内存中修改过的全部页面刷新到磁盘，只需要把修改了哪些东西记录一下就好。比如，某个事务将系统表空间中第10号页面中偏移量为100处的那个字节的值1改成2。我们只需要记录一下∶将第o号表空间的10号页面的偏移量为10o处的值更新为2。

redo log的作用

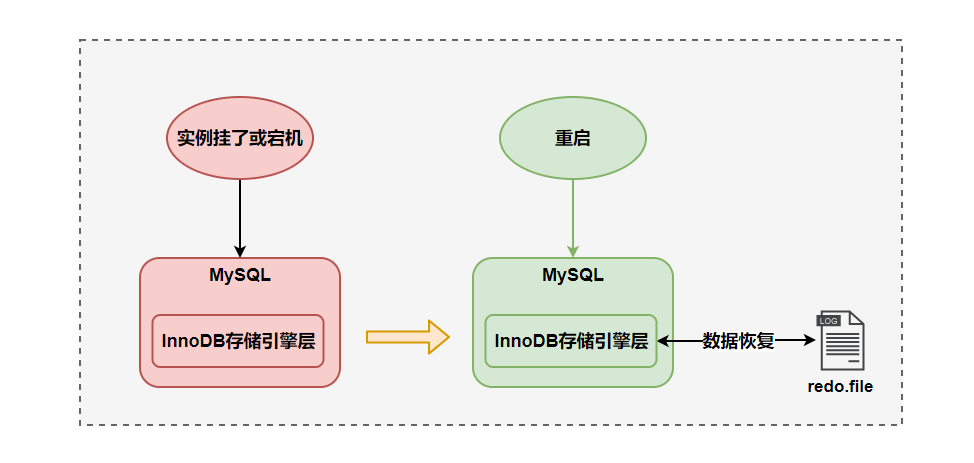

InnoDB引擎的事务采用了WAL技术(Write-Ahead Logging )，这种技术的思想就是先写日志，再写磁盘，只有日志写入成功，才算事务提交成功，这里的日志就是redo log。当发生宕机且数据未刷到磁盘的时候，可以通过redo log来恢复，保证ACID中的D，这就是redo log的作用。

2. Redo日志的优点

redo日志降低了刷盘频率
redo日志占用的空间非常小存储表空间ID、页号、偏移量以及需要更新的值，所需的存储空间是很小的，刷盘快。

3. Redo日志的特点

redo日志是顺序写入磁盘的：在执行事务的过程中，每执行一条语句，就可能产生若干条redo日志，这些日志是按照产生的顺序写入磁盘的，也就是使用顺序lo，效率比随机IO快。
事务执行过程中redo log不断记录：redo lo跟bin log的区别,redo log是存储引擎层产生的，而bin log是数据库层产生的。假设一个事务，对表做10万行的记录插入，在这个过程中，一直不断的往redo log顺序记录，而bin log不会记录，直到这个事务提交，才会一次写入到bin log文件中。

4. Redo的组成

Redo log可以简单分为两个部分

redo log buffer

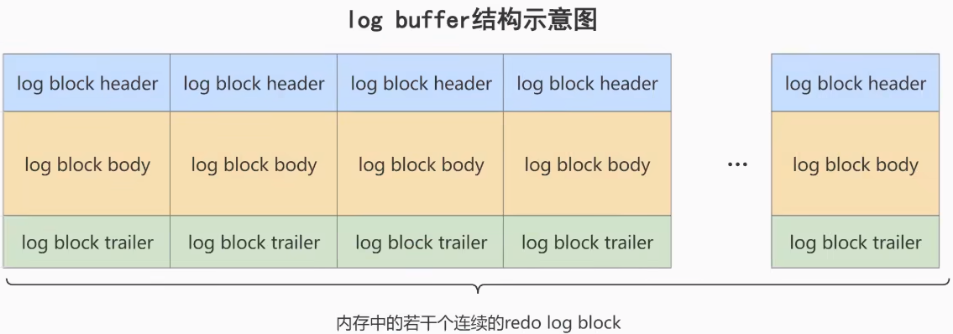

重做日志的缓冲 (redo log buffer) ，保存在内存中，是易失的。 7-3-2

redo log buffer 大小，默认 16M ，最大值是4096M，最小值为1M。

可以通过参数修改，参数设置：innodb_log_buffer_size：

show variables like '%innodb_log_buffer_size%';

redo log file

重做日志文件 (redo log file) ，保存在硬盘中，是持久的。

文件就在数据目录下

5. Redo的整体流程

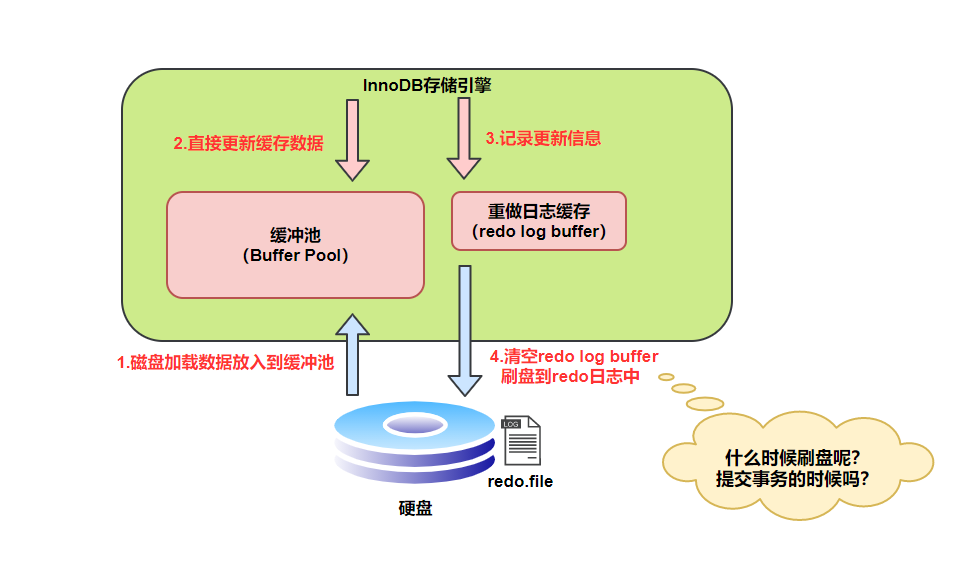

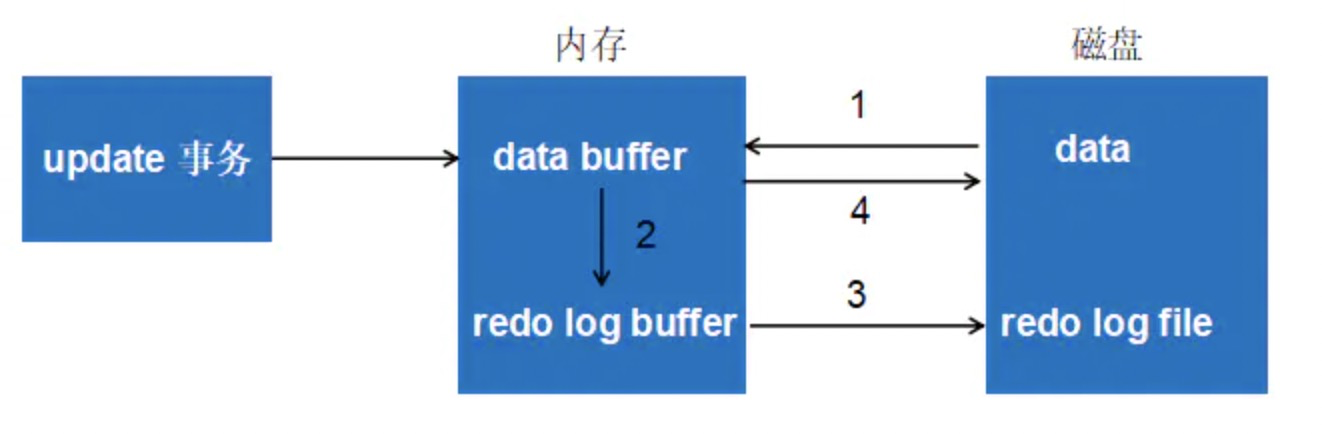

以一个更新事务为例，redo log 流转过程，如下图所示：

第1步：先将原始数据从磁盘中读入内存中来，修改数据的内存拷贝
第2步：生成一条重做日志并写入redo log buffer，记录的是数据被修改后的值
第3步：当事务commit时，将redo log buffer中的内容刷新到 redo log file，对 redo log file采用追加写的方式
第4步：定期将内存中修改的数据刷新到磁盘中

Write-Ahead Log(预先日志持久化)：在持久化一个数据页之前，先将内存中相应的日志页持久化。

6. redo log 的刷盘策略

redo log的写入并不是直接写入磁盘的，InnoDB引擎会在写redo log的时候先写redo log buffer，之后以一定的频率刷入到真正的redo log file 中。这里的一定频率怎么看待呢？这就是我们要说的刷盘策略。

注意，redo log buffer刷盘到redo log file的过程并不是真正的刷到磁盘中去，只是刷入到文件系统缓存（page cache）中去（这是现代操作系统为了提高文件写入效率做的一个优化），真正的写入会交给系统自己来决定（比如page cache足够大了）。

那么对于InnoDB来说就存在一个问题，如果交给系统来同步，同样如果系统宕机，那么数据也丢失了（虽然整个系统宕机的概率还是比较小的）。针对这种情况，InnoDB给出 innodb_flush_log_at_trx_commit 参数，该参数控制 commit提交事务时，如何将 redo log buffer 中的日志刷新到 redo log file 中。

它支持的三种策略

设置为0 ：表示每次事务提交时不进行刷盘操作。（系统默认master thread每隔1s进行一次重做日志的同步）
设置为1 ：表示每次事务提交时都将进行同步，刷盘操作（默认值）
设置为2 ：表示每次事务提交时都只把 redo log buffer 内容写入 page cache，不进行同步。由os自己决定什么时候同步到磁盘文件。

查看当前策略

SHOW VARIABLES LIKE 'inno_flush_log_at_trx_commit';

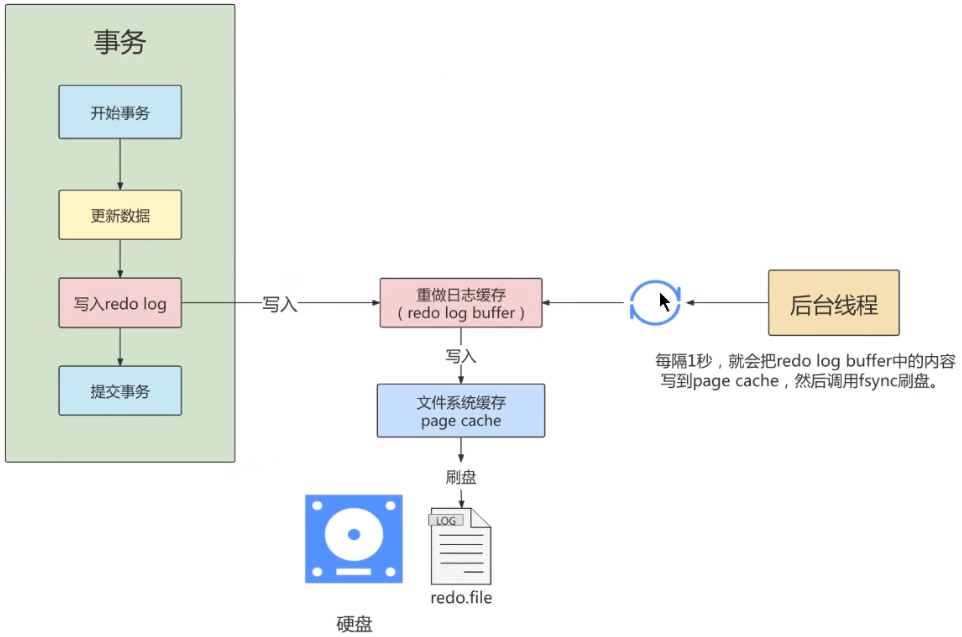

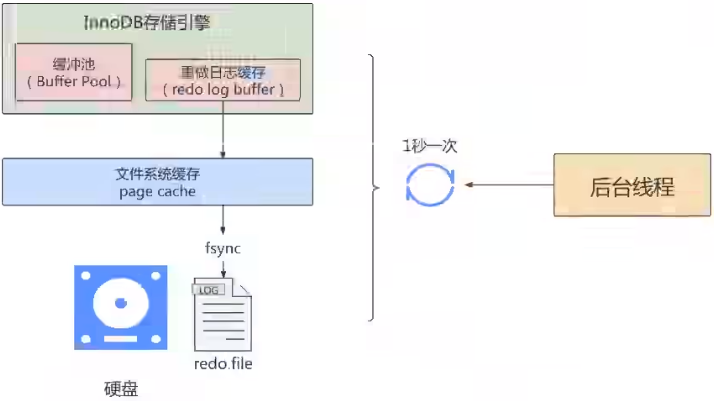

后台线程

另外，InnoDB存储引擎有一个后台线程，每隔1秒，就会把 redo log buffer 中的内容写到文件系统缓存( page cache )，然后调用刷盘操作。

也就是说，一个没有提交事务的redo log 记录，也可能会刷盘。因为在事务执行过程redo log 记录是会写入redo log buffer 中，这些redo log记录会被后台线程刷盘。

组通刷盘

除了后台线程每秒1次的轮询操作，还有一种情况，当redo log buffer占用的空间即将达到innodb_log_buffer_size(这个参数默认是16M)的一半的时候，后台线程会主动刷盘。

7. 不同刷盘策略演示

7.1 inno_flush_log_at_trx_commit = 1【默认值】

为1时，只要事务提交成功，redo log记录就一定在硬盘里，不会有任何数据丢失。如果事务执行期间MysQL挂了或宕机，这部分日志丢了，但是事务并没有提交，所以日志丢了也不会有损失。可以保证ACID的D，数据绝对不会丢失，但是效率最差的。

建议使用默认值，虽然操作系统宕机的概率理论小于数据库宕机的概率，但是一般既然使用了事务，那么数据的安全相对来说更重要些。

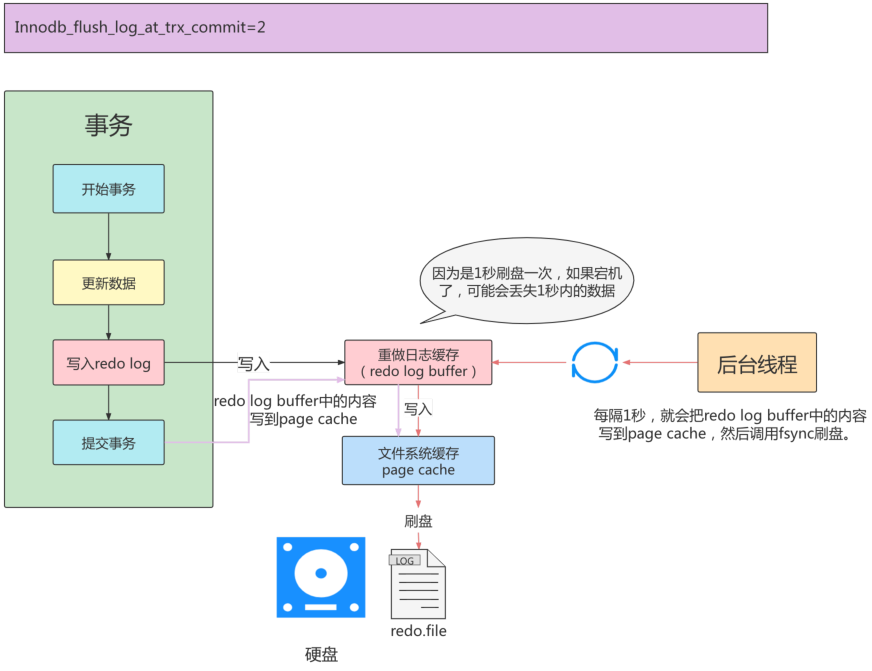

7.2 inno_flush_log_at_trx_commit = 2

为2时，只要事务提交成功，redo log buffer中的内容只写入文件系统缓存(page cache)。如果仅仅只是MySQL挂了不会有任何数据丢失，但是操作系统宕机可能会有1秒数据的丢失，这种情况下无法满足ACID中的D。但是数值2肯定是效率最高的。

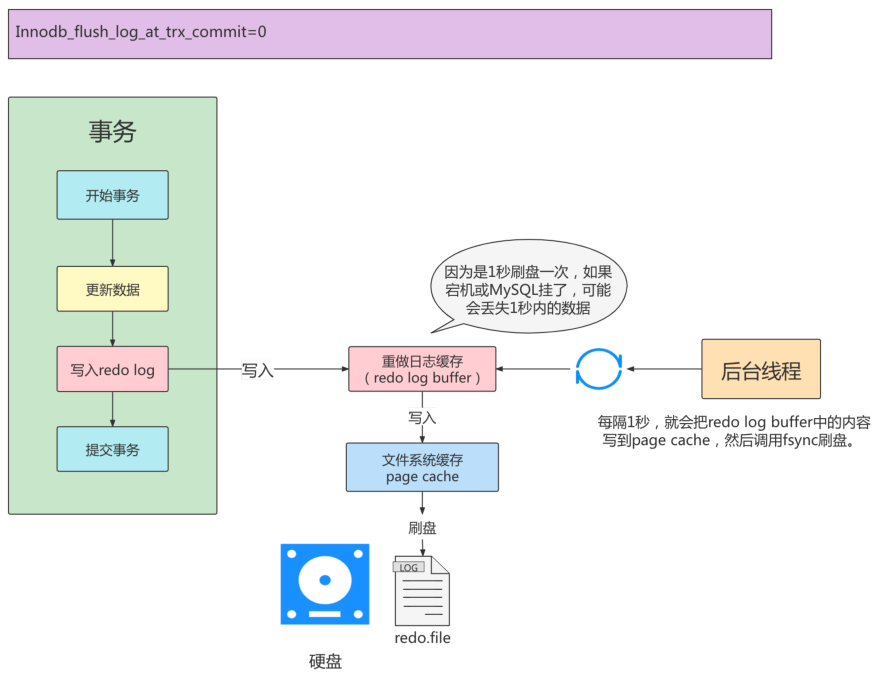

7.3 inno_flush_log_at_trx_commit = 0

为0时,master thread中每1秒进行一次重做日志的fsync操作，因此实例crash最多丢失1秒钟内的事务。( master thread是负责将缓冲池中的数据异步刷新到磁盘，保证数据的一致性)。

数值0的话，是一种折中的做法，它的IO效率理论是高于1的，低于2的，这种策略也有丢失数据的凤险，也无法保证D。

8. 写入redo log buffer 过程

8.1 Mini-Transaction

MySQL把对底层页面中的一次原子访问的某程称之为一个Nini-Transaction，简称mtr，比如，向某个索引对应的B+树中插入一条记录的过程就是一个Mini-Transaction。一个所谓的mtr可以包含一组redo日志，在进行崩溃恢复时这一组redo日志作为一个不可分割的整体。

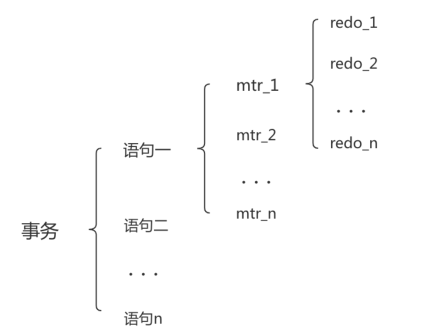

一个事务可以包含若干条语句，每一条语句其实是由若干个 mtr 组成，每一个 mtr 又可以包含若干条redo日志，画个图表示它们的关系就是这样：

8.2 redo 日志写入log buffer

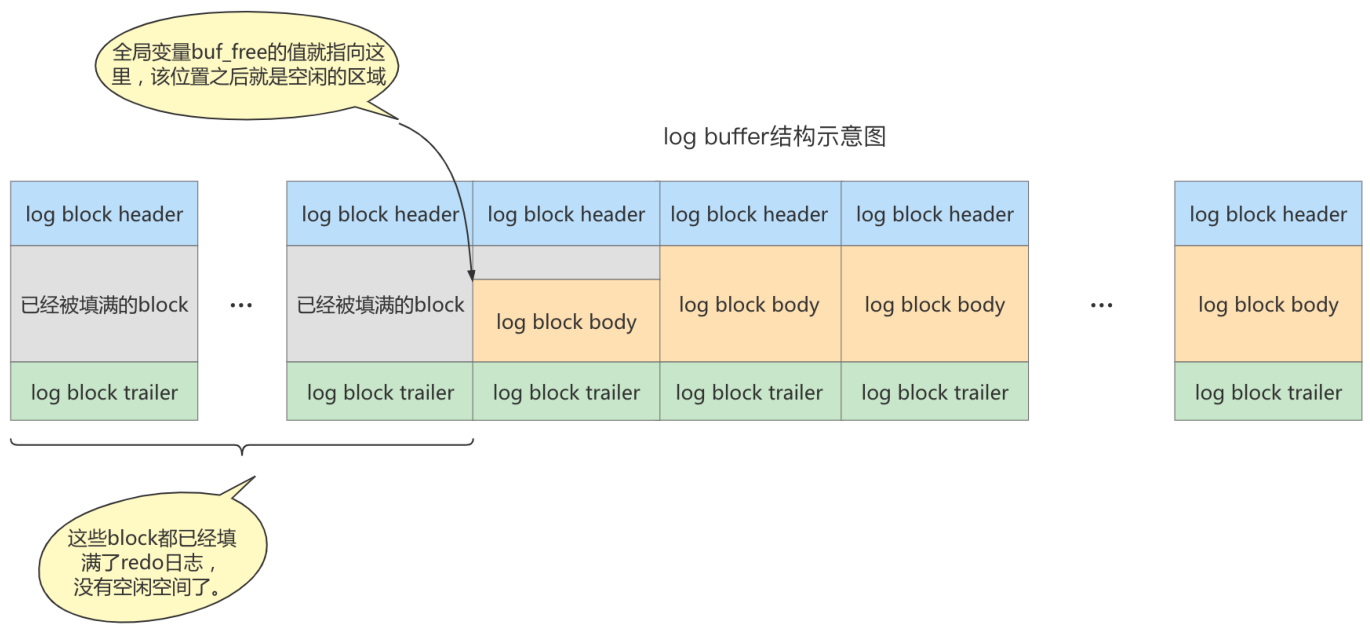

向log buffer中写入redo日志的过程是顺序的，也就是先往前边的block中写，当该block的空闲空间用完之后再往下一个block中写。当我们想往log buffer中写入redo日志时，第一个遇到的问题就是应该写在哪个block的哪个偏移量处，所以InnoDB的设计者特意提供了一个称之为buf_free的全局变量，该变量指明后续写入的redo日志应该写入到log buffer 中的哪个位置，如图所示：

8.3 mtr

一个mtr执行过程中可能产生若干条redo日志，这些redo日志是一个不可分割的组，所以其实并不是每生成一条redo日志，就将其插入到log buffer中，而是每个mtr运行过程中产生的日志先暂时存到一个地方，当该mtr结束的时候，将过程中产生的一组redo日志再全部复制到log buffer中。我们现在假设有两个名为T1、T2的事务，每个事务都包含2个mtr，我们给这几个mtr命名一下:

事务T1的两个mtr分别称为ptr_T1_1和mtr_T1_2.
事务T2的两个mtr分别称为mtr_T2_1和mtr_T2_2.

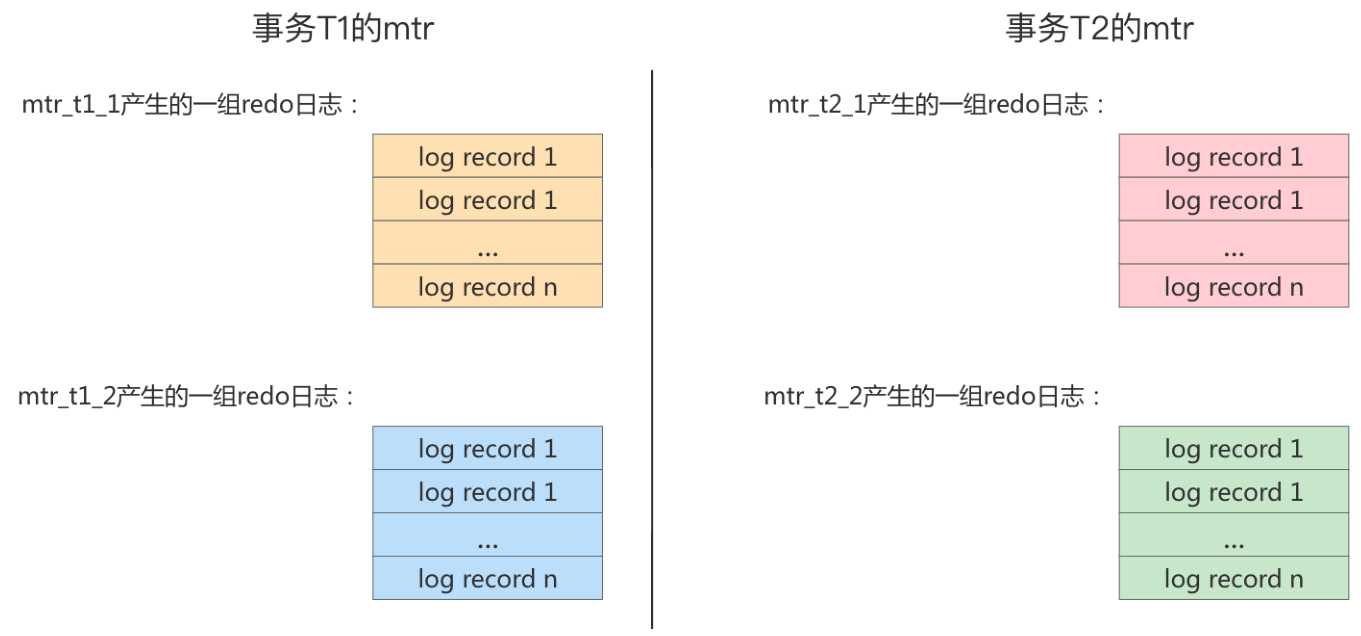

每个mtr都会产生一组redo日志，用示意图来描述一下这些mtr产生的日志情况

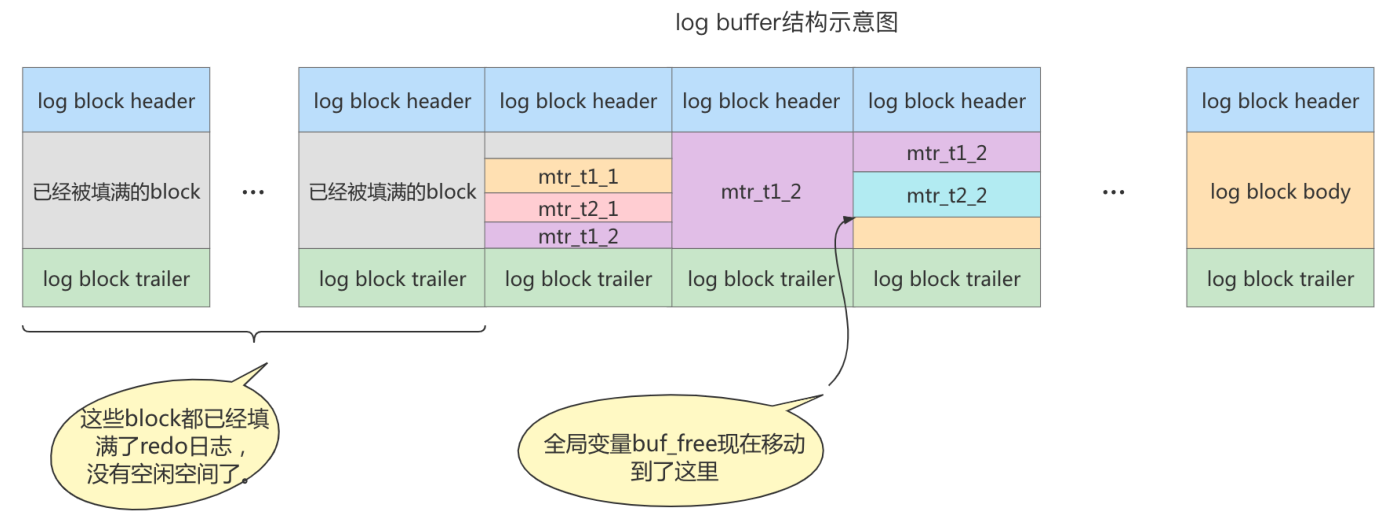

不同的事务可能是拼并发执行的，所以T1、T2之间的mtr可能是交替执行的。每当一个mtr执行完成时，伴随该mtr生成的一组redo日志就需要被复制到log buffer中，也就是说不同事务的mtr可能是交替写入log buffer的，我们画个示意图(为了美观，我们把一个mtr中产生的所有的redo日志当作一个整体来画)∶

有的mtr产生的redo日志量非常大，比如mtr_t1_2产生的redo日志占用空间比较大，占用了3个block来存储。

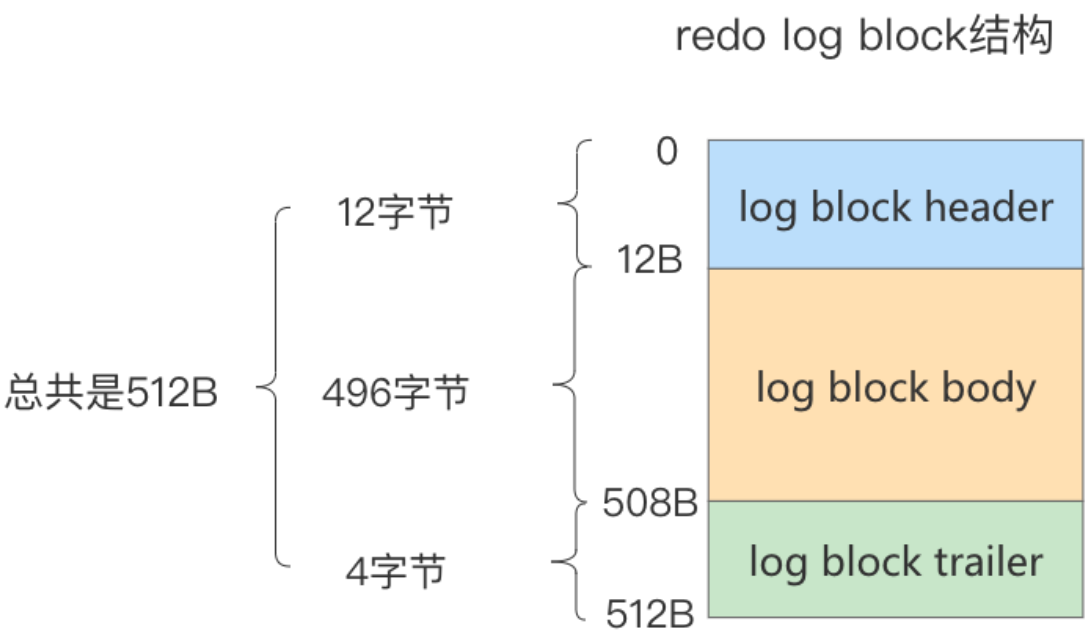

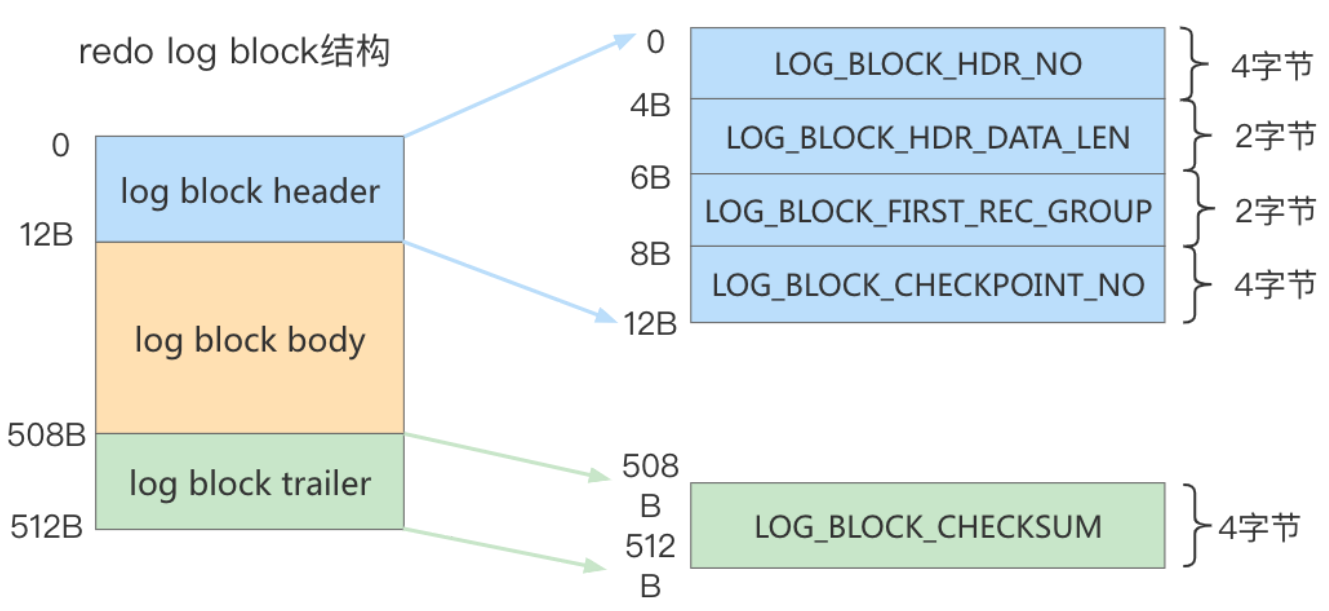

8.4 redo log block的结构图

一个redo log block是由日志头、日志体、日志尾组成。日志头占用12字节，日志尾占用8字节，所以一个block真正能存储的数据就是512-12-8=492字节。

为什么一个block设计成512字节?

这个和磁盘的扇区有关机械磁盘默认的扇区就是512字节，如果你要写入的数据大于512字节，那么要写入的扇区肯定不止一个，这时就要涉及到盘片的转动，找到下一个扇区，假设现在需要写入两个扇区A和B，如果扇区A写入成功，而扇区B写入失败，那么就会出现非原子性的写入，而如果每次只写入和扇区的大小一样的512字节，那么每次的写入都是原子性的。

9. redo log file

9.1 相关参数设置

这些参数可以通过SHOW VARIABLES命令查看，也也已修改默认值。

innodb_log_group_home_dir ：指定 redo log 文件组所在的路径，默认值为 ./ ，表示在数据库的数据目录下。MySQL的默认数据目录（ var/lib/mysql ）下默认有两个名为 ib_logfile0 和ib_logfile1 的文件，log buffer中的日志默认情况下就是刷新到这两个磁盘文件中。此redo日志文件位置还可以修改。
innodb_log_files_in_group：指明redo log file的个数，命名方式如：ib_logfile0，iblogfile1...iblogfilen。默认2个，最大100个
innodb_flush_log_at_trx_commit：控制 redo log 刷新到磁盘的策略，默认为1。
innodb_log_file_size：单个 redo log 文件设置大小，默认值为 48M 。最大值为512G，注意最大值指的是整个 redo log 系列文件之和，即（innodb_log_files_in_group * innodb_log_file_size ）不能大于最大值512G

9.2 日志文件组

从上边的描述中可以看到，磁盘上的redo日志文件不只一个，而是以一个日志文件组的形式出现的。这些文件以ib_logfile[数字]（数字可以是8、1、2...）的形式进行命名，每个的redo日志文件大小都是一样的。

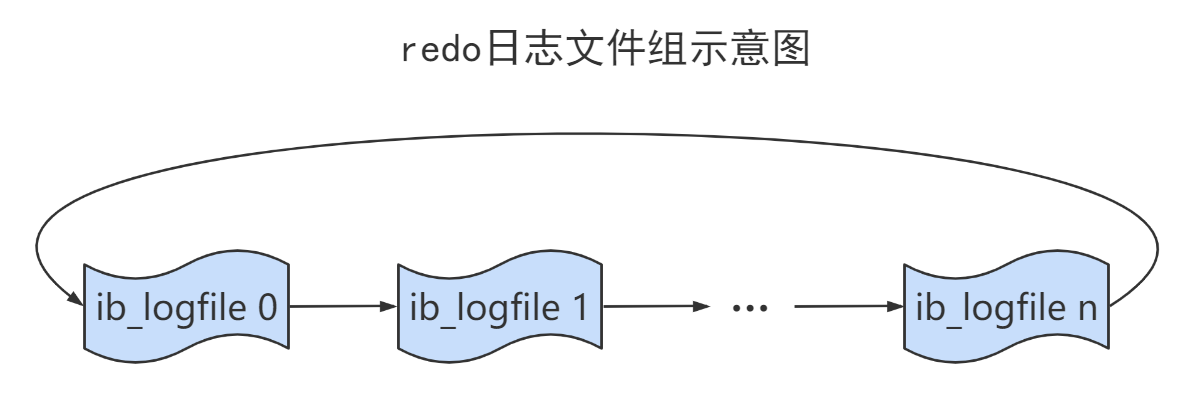

在将redo日志写入日志文件组时，是从ib_logfilee开始写，如果ib_logfile0写满了，就接着ib_logfile1写。同理，ib_logfile1写满了就去写ib_logfile2，依此类推。如果写到最后一个文件该咋办?那就重新转到ib_logfile日继续写，所以整个过程如下图所示:

9.3 checkpoint

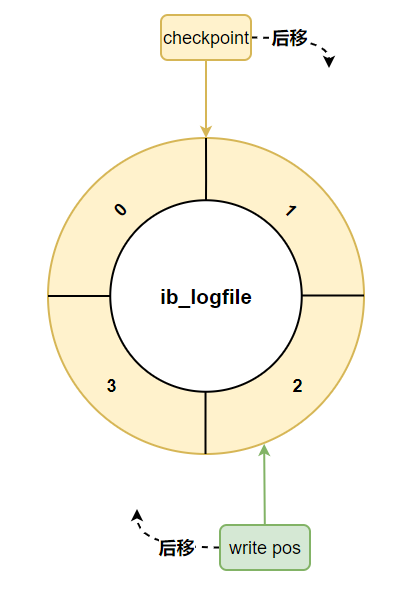

在整个日志文件组中还有两个重要的属性，分别是write pos、checkpoint.

write pos是当前记录的位置，一边写一边后移
checkpoint是当前要擦除的位置，也是往后推移

每次刷盘redo log 记录到日志文件组中，write pos位置就会后移更新。每次MysQL加载日志文件组恢复数据时，会清空加载过的redo log记录，并把 checkpoint后移更新。write pos和checkpoint之间的还空着的部分可以用来写入新的redo log记录。

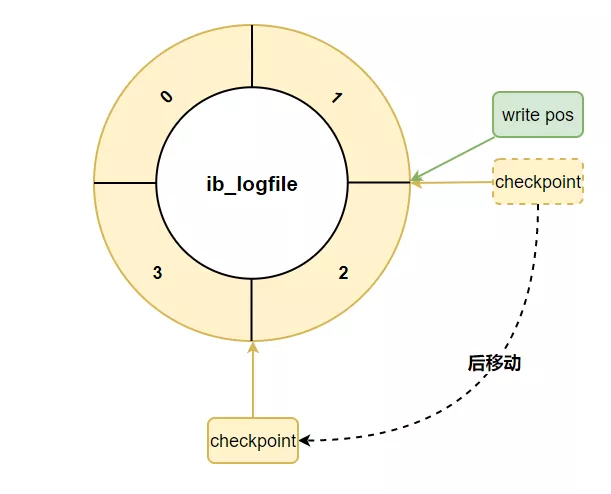

如果 write pos 追上 checkpoint ，表示日志文件组满了，这时候不能再写入新的 redo log记录，MySQL 得停下来，清空一些记录，把 checkpoint 推进一下。

10. 总结

相信大家都知道redo log的作用和它的刷盘时机、存储形式

InnoDB的更新操作采用的是Write Ahead Log(预先日志持久化)策略，即先写日志，再写入磁盘。

Ⅲ. Undo日志

redo log是事务持久性的保证，undo log是事务原子性的保证。在事务中更新数据的前置操作其实是要先写入一个 undo log。

1. undo日志的意义

事务需要保证原子性，也就是事务中的操作要么全部完成，要么什么也不做。但有时候事务执行到一半会出现一些情况，比如：

情况一：事务执行过程中可能遇到各种错误，比如服务器本身的错误，操作系统错误，甚至是突然断电导致的错误
情况二：程序员可以在事务执行过程中手动输入 ROLLBACK 语句结束当前事务的执行

以上情况出现，我们需要把数据改回原先的样子，这个过程称之为回滚，这样就可以造成一个假象：这个事务看起来什么都没做，所以符合原子性要求。

每当我们要对一条记录做改动时(这里的改动可以指TNSERT、DELETE、UPOATE)，都需要"留一手"--把回滚时所需的东西记下来。比如:

你插入一条记录时，至少要把这条记录的主键值记下来，之后回滚的时候只需要把这个主键值对应的记录删掉就好了。(对于每个INSERT,InnoDB存储引擎会完成—个DELETE)
你删除了一条记录，至少要把这条记录中的内容都记下来，这样之后回滚时再把由这些内容组成的记录插入到表中就好了。(对于每个DELETE，InnoDB存储引擎会执行一个INSERT)
你修改了一条记录，至少要把修改这条记录前的旧值都记录下来，这样之后回滚时再把这条记录更新为旧值就好了。(对于每个UPDATE，InnoDB存储引擎会执行一个相反的UPDATE，将修改前的行放回去)

MySQL把这些为了回滚而记录的这些内容称之为撇撤销日志或者回滚日志(即undo log )。注意，由于查询操作(SELECT)并不会修改任何用户记录，所以在查询操作执行时，并不需要记录相应的undo日志。

此外，undo log 会产生redo log，也就是undo log的产生会伴随着redo log的产生，这是因为undo log也需要持久性的保护。

2. undo日志的具体作用

2.1 作用1：回滚数据

用户对undo日志可能有误解:undo用于将数据库物理地恢复到执行语句或事务之前的样子。但事实并非如此。undo是逻辑日志，因此只是将数据库逻辑地恢复到原来的样子。所有修改都被逻辑地取消了，但是数据结构和页本身在回滚之后可能大不相同。

这是因为在多用户并发系统中，可能会有数十、数百甚至数千个并发事务。数据库的主要任务就是协调对数据记录的并发访问。比如，一个事务在修改当前一个页中某几条记录，同时还有别的事务在对同一个页中另几条记录进行修改。因此，不能将一个页回滚到事务开始的样子，因为这样会影响其他事务正在进行的工作。

2.2 作用2：MVCC

undo的另一个作用是MVCC，即在InnoDB存储引擎中MVCc的实现是通过undo来完成。当用户读取一行记录时，若该记录已经被其他事务占用，当前事务可以通过undo读取之前的行版本信息，以此实现非锁定读取。

3. undo的存储结构

3.1 回滚段与undo页

InnoDB对undo log的管理采用段的方式，也就是回滚段（rollback segment）。每个回滚段记录了1024 个 undo log segment ，而在每个undo log segment段中进行 undo页的申请。

在 InnoDB1.1版本之前（不包括1.1版本），只有一个rollback segment，因此支持同时在线的事务限制为 1024 。虽然对绝大多数的应用来说都已经够用。
从1.1版本开始InnoDB支持最大 128个rollback segment ，故其支持同时在线的事务限制提高到了 128*1024 。

show variables like 'innodb_undo_logs';

3.2 回滚段与事务

每个事务只会使用一个回滚段，一个回滚段在同一时刻可能会服务于多个事务。
当一个事务开始的时候，会制定一个回滚段，在事务进行的过程中，当数据被修改时，原始的数据会被复制到回滚段。
在回滚段中，事务会不断填充盘区，直到事务结束或所有的空间被用完。如果当前的盘区不够用，事务会在段中请求扩展下一个盘区，如果所有已分配的盘区都被用完，事务会覆盖最初的盘区或者在回滚段允许的情况下扩展新的盘区来使用。
回滚段存在于undo表空间中，在数据库中可以存在多个undo表空间，但同一时刻只能使用一个undo表空间。
当事务提交时，InnoDB存储引擎会做以下两件事情：
- 将undo log放入列表中，以供之后的purge操作
- 判断undo log所在的页是否可以重用，若可以分配给下个事务使用

3.3 会滚段中的分类

未提交的回滚数据(uncommitted undo information)该数据所关联的事务并未提交，用于实现读一致性，所以该数据不能被其他事务的数据覆盖。
已经提交但未过期的回滚数据(committed undo information)该数据关联的事务已经提交，但是仍受到undo retention参数的保持时间的影响。
事务已经提交并过期的数据(expired undo information):事务已经提交，而且数据保存时间已经超过undo retention参数指定的时间，属于已经过期的数据。当回滚段满了之后，会优先覆盖"事务已经提交并过期的数据”。

事务提交后并不能马上删除undo log及undo log所在的页。这是因为可能还有其他事务需要通过undo log来得到行记录之前的版本。故事务提交时将undo log放入一个链表中，是否可以最终删除undo log及undo log所在页由purge线程来判断。

4. undo的类型

在InnoDB存储引擎中，undo log分为：

insert undo log：insert undo log是指在insert操作中产生的undo log。因为insert操作的记录，只对事务本身可见，对其他事务不可见(这是事务隔离性的要求)，故该undo log可以在事务提交后直接删除。不需要进行purge操作。
update undo log：update undo log记录的是对delete和update操作产生的undo log。该undo log可能需要提供Mcc机制，因此不能在事务提交时就进行删除。提交时放入undo log链表，等待purge线程进行最后的册除。

5. undo log的生命周期

5.1 简要生成过程

以下是undo+redo事务的简化过程

假设有2个数值，分别为A=1和B=2，然后将A修改为3，B修改为4

start transaction;
记录A=1到undo log;

update A = 3;
记录A=3到redo log;
记录B=2到undo log;

update B = 4;
记录B =4到redo log;
将redo log刷新到磁盘

commit

在更新Buffer Pool中的数据之前，我们需要先将该数据事务开始之前的状态写入Undo Log中。假设更新到一半出错了，我们就可以通过Undo Log来回滚到事务开始前。

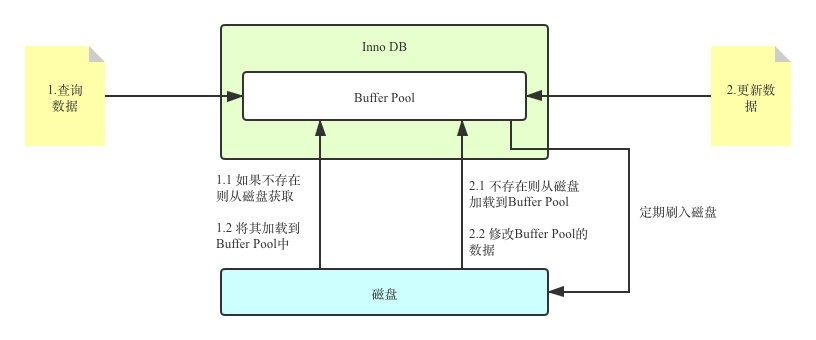

只有Buffer Pool的流程： 7-3-20

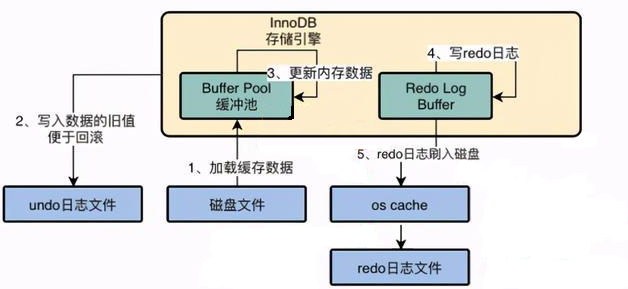

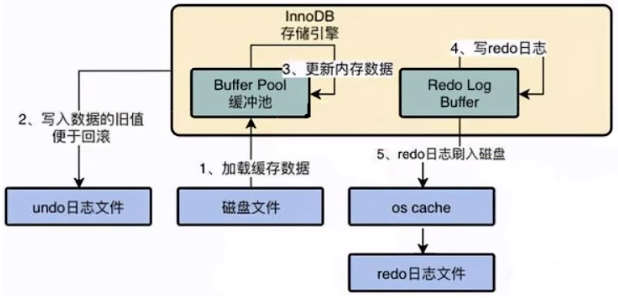

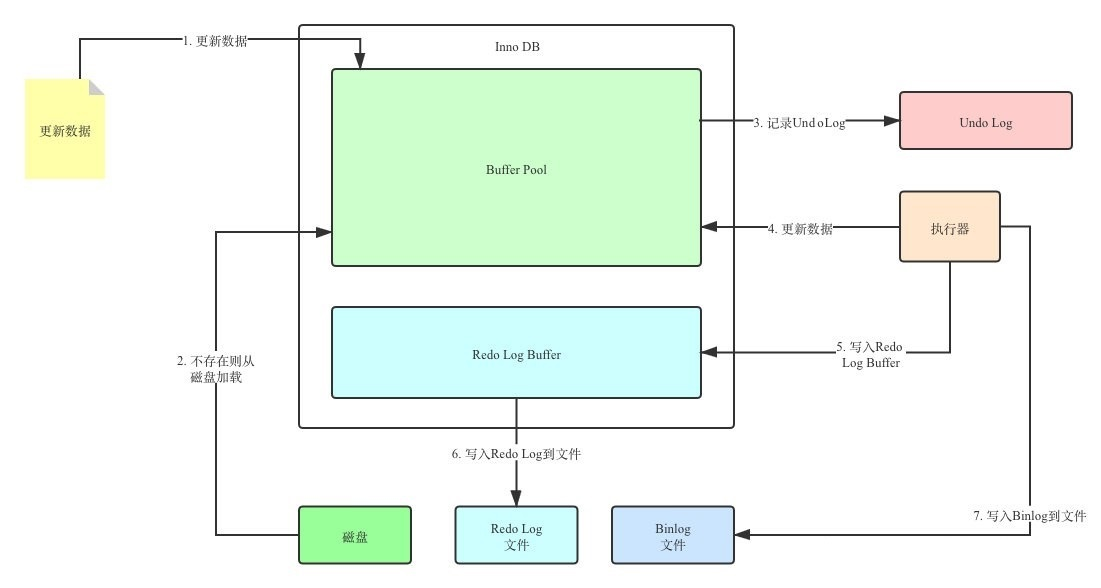

有了Redo Log和Undo Log之后：

5.2 详细生成过程

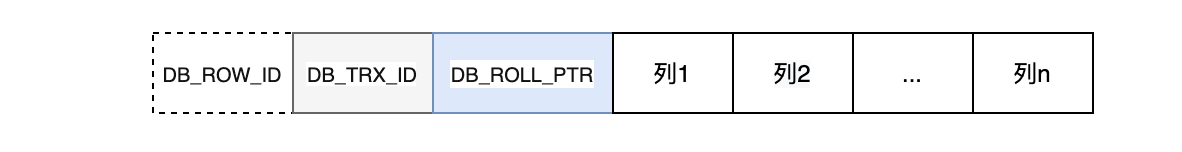

对于InnoDB引擎来说，每个行记录除了记录本身的数据之外，还有几个隐藏的列:

DB_ROW_ID:如果没有为表显式的定义主键，并且表中也没有定义唯一索引，那么InnoDB会自动为表添加一个row_id的隐藏列作为主键。
DB_TRX_ID:每个事务都会分配一个事务D，当对某条记录发生变更时，就会将这个事务的事务I0D写入trx_id
DB_ROLL_PTR:回滚指针，本质上就是指向undo log的指针。

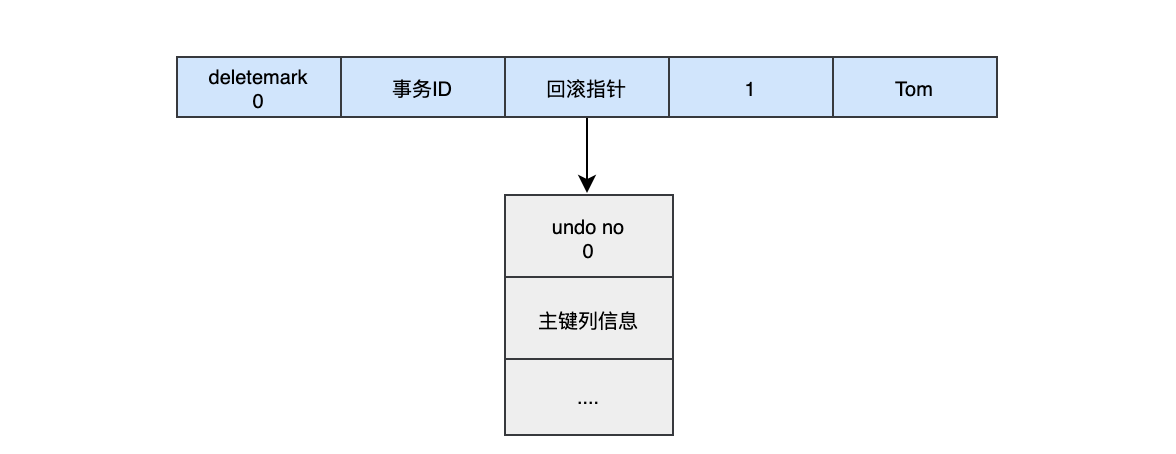

当我们执行INSERT时：

begin;
INSERT INTO user (name) VALUES ("tom")

插入的数据都会生成一条insert undo log，并且数据的回滚指针会指向它。undo log会记录undo log的序号、插入主键的列和值....，那么在进行rollback的时候，通过主键直接把对应的数据删除即可。

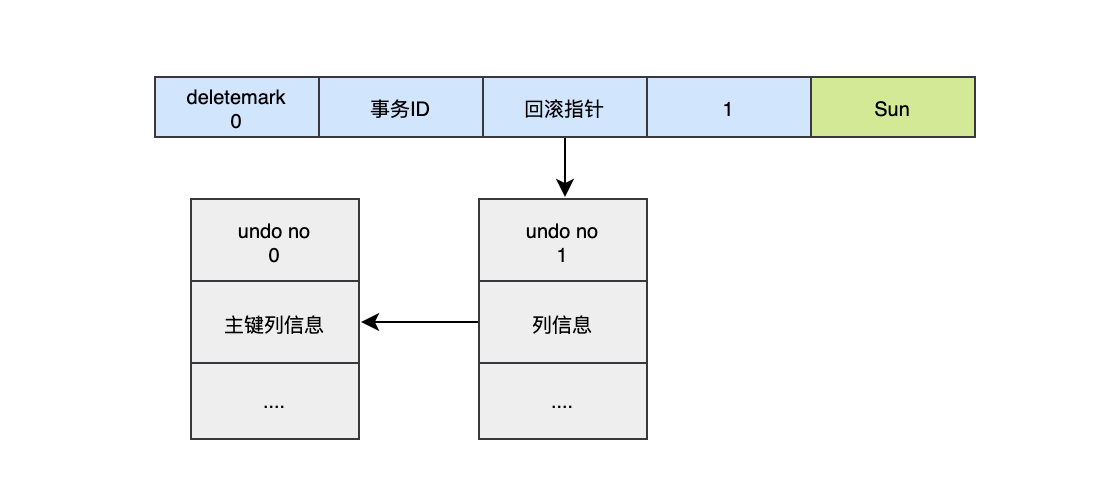

当我们执行UPDATE时：

UPDATE user SET name="Sun" WHERE id=1;

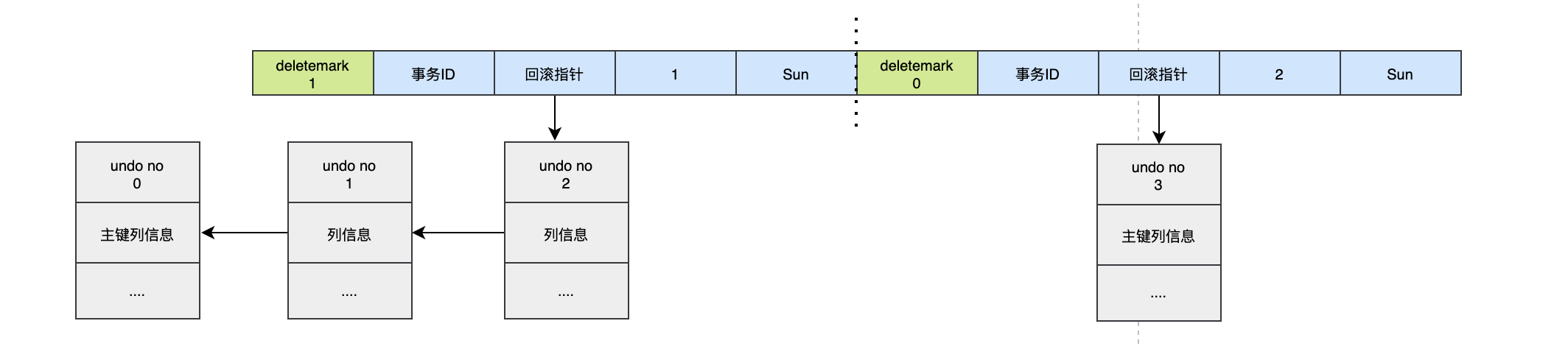

对于更新的操作会产生update undo log，并且会分更新主键的和不更新主键的，假设现在执行:

对于更新主键的操作，会先把原来的数据deletemark标识打开，这时并没有真正的删除数据，真正的删除会交给清理线程去判断，然后在后面插入一条新的数据，新的数据也会产生undo log，并且undo log的序号会递增,可以发现每次对数据的变更都会产生一个undo log，当一条记录被变更多次时，那么就会产生多条undo log,undo log记录的是变更前的日志，并且每个undo log的序号是递增的，那么当要回滚的时候，按照序号依次向前推，就可以找到我们的原始数据了。

5.3 undo log是如何回滚的

以上面的例子来说，假设执行rollback，那么对应的流程应该是这样：

通过undo no=3的日志把id=2的数据删除
通过undo no=2的日志把id=1的数据的deletemark还原成0
通过undo no=1的日志把id=1的数据的name还原成Tom
通过undo no=0的日志把id=1的数据删除

5.4 undo log的删除

针对于insert undo log：因为insert操作的记录，只对事务本身可见，对其他事务不可见。故该undo log可以在事务提交后直接删除，不需要进行purge操作。
针对于update undo log：该undo log可能需要提供MVCC机制，因此不能在事务提交时就进行删除。提交时放入undo log链表，等待purge线程进行最后的删除

6. 总结

undo log是逻辑日志，对事务回滚时，只是将数据库逻辑地恢复到原来的样子。

redo log是物理日志，记录的是数据页的物理变化，undo log不是redo log的逆过程。
